Для предотвращения аварийных ситуаций в трубопроводных системах Жаркента, а также с целью исключения проникновения сред с течением против проектируемого потока, трубопроводы, осуществляющие транспортировку воздушных и газовых смесей, оснащаются газоплотными клапанами. Производятся прямоугольные и круглые газоплотные клапаны ПГВУ, а также, для усиления предохранительной функции в агрессивных условиях, предусмотрены взрывные клапаны. Максимально допустимые условиях эксплуатации данных элементов — пропускаемые среды с температурой не выше 4000С, давлением в канале – не более 0,004 Мпа.

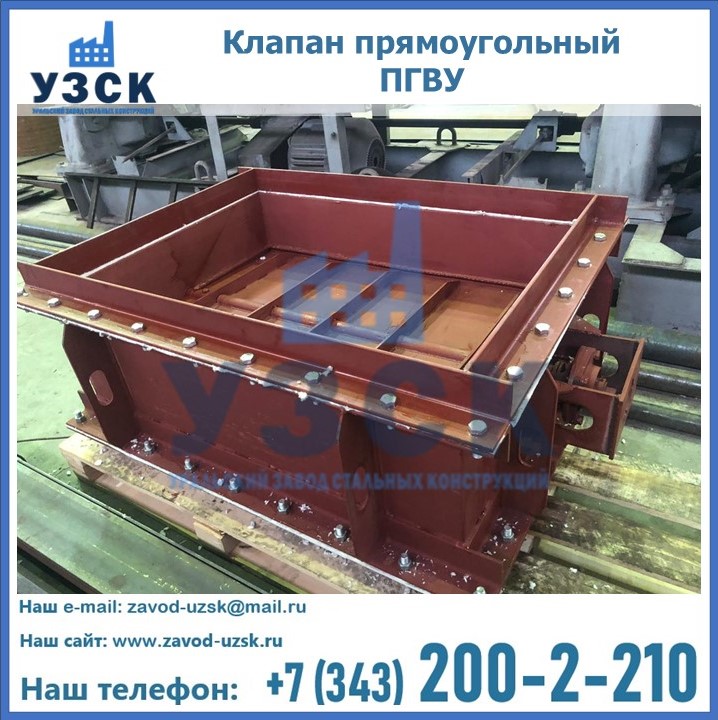

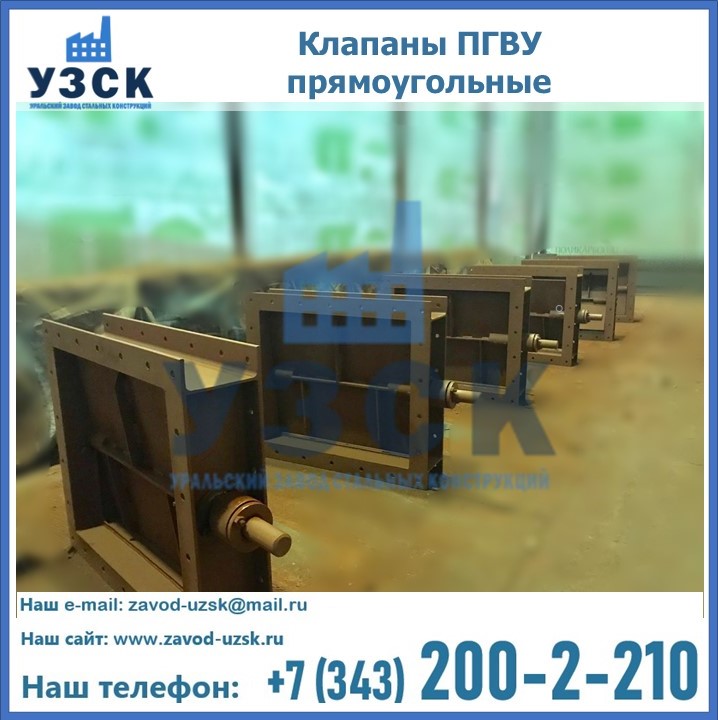

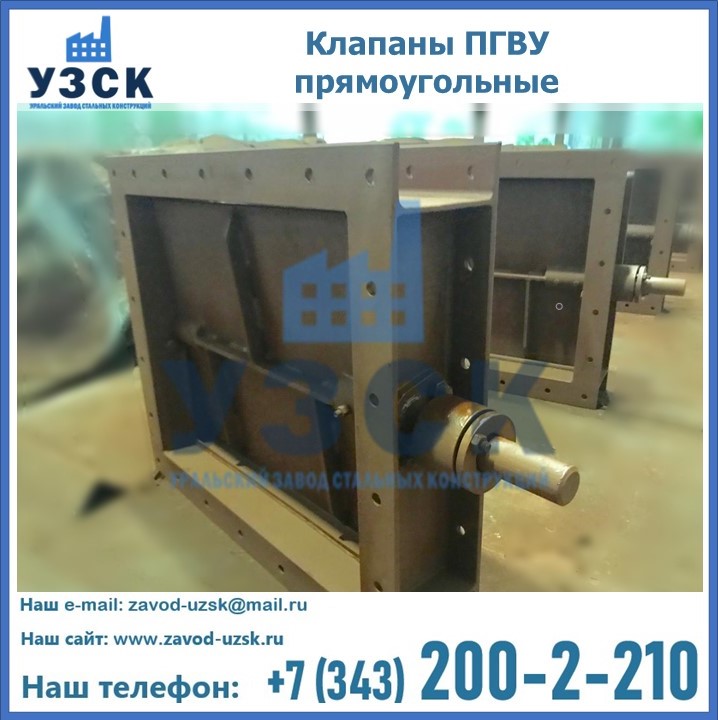

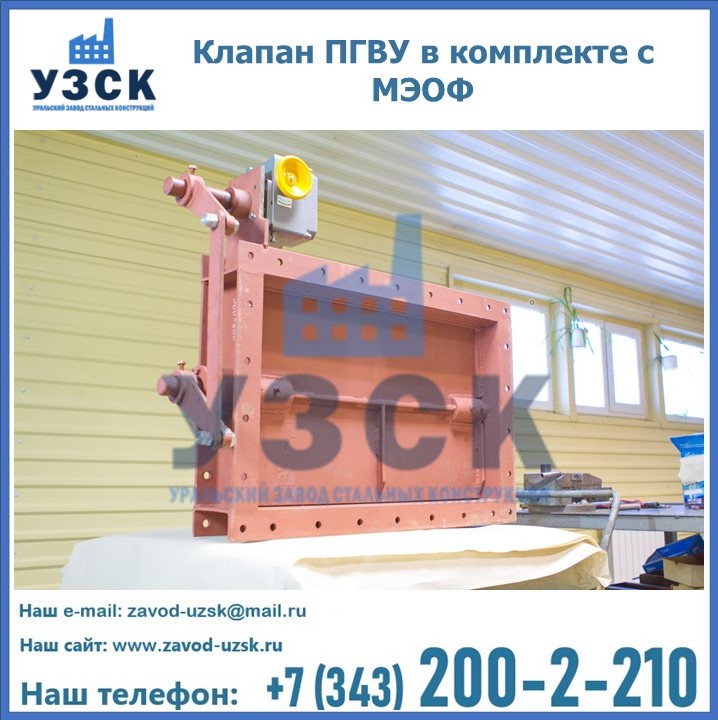

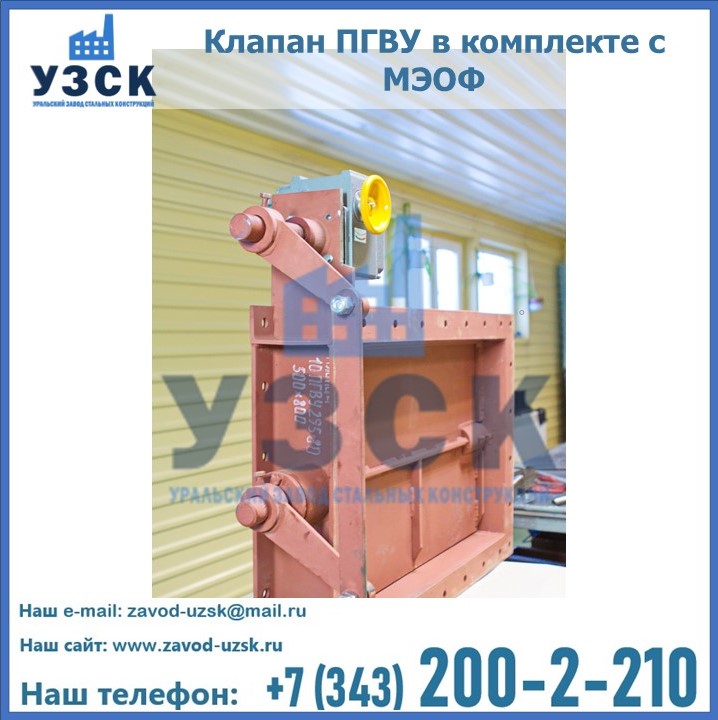

Прямоугольный клапан ПГВУ имеет прямоугольную или квадратную форму, по основному сечению конструкции, на которую устанавливается клапан. Для изготовления в Жаркенте применяются сталь или чугун, в зависимости от модели. Внутри клапана имеется запорный элемент, передвигающийся параллельно общему потоку движения среды. Запорный элемент, или створка имеет такую же форму, как и основное сечение. Перемещение створки происходит благодаря возвратно-поступательным движениям.
Прямоугольными газоплотными клапанами оборудуются воздухо- , пыле- и газопроводные системы, состоящие из труб прямоугольного или квадратного профиля. С помощью данных моделей регулируется поток рабочей среды и обеспечивается его перекрытие в случае необходимости. Устройство способно блокировать обратный ход жидкостей, газа и пыли. Максимальная рабочая t составляет 4000С, а минимальная -100С. Допустимое давление – 0,004 МПа. Прямоугольные клапаны подходят для местности с холодным и умеренным климатом.
Прямоугольные клапаны ПГВУ классифицируются:
- по исполнению (правое или левое);
- по материалу, из которого они изготовлены (чугун или сталь);
- по количеству створок (от 1 до 5);
- по диаметру.
Клапаны ПГВУ 295-80 прямоугольные одноосные
Обозначение клапана ПГВУ | Услов. проход Ду | Д3 | L | L1 | d | d1 | Крутящий момент на валу клапана, Н.м | Масса, кг |
---|---|---|---|---|---|---|---|---|
01 ПГВУ 295-80 | 300×400 | 304 | 402 | 683 | 432 | 530 | 9 | 48,6 |
02 ПГВУ 295-80 | 300×500 | 304 | 502 | 783 | 432 | 630 | 12 | 54,3 |
03 ПГВУ 295-80 | 300×600 | 304 | 602 | 883 | 432 | 730 | 14 | 59,9 |
04 ПГВУ 295-80 | 300×700 | 304 | 702 | 983 | 432 | 830 | 16 | 66,7 |
05 ПГВУ 295-80 | 400×500 | 408 | 502 | 783 | 536 | 630 | 16 | 60,9 |
06 ПГВУ 295-80 | 400×600 | 408 | 602 | 883 | 536 | 730 | 20 | 66,9 |
07 ПГВУ 295-80 | 400×700 | 408 | 702 | 983 | 536 | 830 | 25 | 73,7 |
08 ПГВУ 295-80 | 400×800 | 408 | 802 | 1083 | 536 | 930 | 30 | 79,5 |
09 ПГВУ 295-80 | 500×600 | 506 | 602 | 883 | 634 | 730 | 30 | 76,3 |
10 ПГВУ 295-80 | 500×800 | 506 | 802 | 1083 | 634 | 930 | 40 | 94,0 |
11 ПГВУ 295-801 | 500×900 | 506 | 902 | 1183 | 634 | 1030 | 45 | 106 |
12 ПГВУ 295-80 | 500×1000 | 506 | 1002 | 1283 | 634 | 1130 | 50 | 110 |
Клапаны ПГВУ 296-80 прямоугольные двухосные
Обозначение клапана ПГВУ | Услов. проход Ду | L | L1 | L2 | h | Крутящий момент на валу клапана, Н.м | Масса, кг |
---|---|---|---|---|---|---|---|
01 ПГВУ 296-80 | 600х700 | 1018 | 718 | 830 | 160 | 30 | 110 |
02 ПГВУ 296-80 | 600х800 | 1118 | 718 | 930 | 160 | 35 | 118 |
03 ПГВУ 296-80 | 600х900 | 1218 | 718 | 1030 | 160 | 40 | 136 |
04 ПГВУ 296-80 | 700х500 | 818 | 821 | 630 | 160 | 25 | 100 |
05 ПГВУ 296-80 | 700х700 | 1018 | 821 | 830 | 160 | 38 | 117 |
06 ПГВУ 296-80 | 700х800 | 1118 | 821 | 930 | 160 | 45 | 136 |
07 ПГВУ 296-80 | 800х800 | 1118 | 922 | 930 | 160 | 52 | 144 |
09 ПГВУ 296-80 | 800х1200 | 1522 | 934 | 1340 | 180 | 82 | 182 |
10 ПГВУ 296-80 | 800х1600 | 1932 | 934 | 1750 | 180 | 112 | 231 |
11 ПГВУ 296-80 | 900х400 | 718 | 1021 | 530 | 160 | 28 | 105 |
12 ПГВУ 296-80 | 900х700 | 1018 | 1021 | 830 | 160 | 55 | 139 |
13 ПГВУ 296-80 | 900х1200 | 1522 | 1033 | 1340 | 180 | 100 | 212 |
14 ПГВУ 296-80 | 1000×600 | 918 | 1118 | 730 | 160 | 52 | 133 |
15 ПГВУ 296-80 | 1000×700 | 1022 | 1130 | 940 | 180 | 60 | 160 |
16 ПГВУ 296-80 | 1000×800 | 1122 | 1130 | 940 | 180 | 72 | 172 |
18 ПГВУ 296-80 | 1000×1000 | 1322 | 1130 | 1140 | 180 | 95 | 207 |
Клапаны ПГВУ 297-80 прямоугольные трехосные
Обозначение клапана ПГВУ | Услов. проход Ду | L | L1 | L2 | Крутящий момент на валу клапана, Н.м | Масса, кг |
---|---|---|---|---|---|---|
01 ПГВУ 297-80 | 1200×600 | 922 | 1310 | 740 | 58 | 175 |
02 ПГВУ 297-80 | 1200×700 | 1022 | 1310 | 840 | 70 | 190 |
03 ПГВУ 297-80 | 1200×800 | 1122 | 1310 | 940 | 80 | 203 |
04 ПГВУ 297-80 | 1200×1000 | 1322 | 1310 | 1140 | 100 | 232 |
05 ПГВУ 297-80 | 1200×1200 | 1522 | 1310 | 1340 | 122 | 273 |
06 ПГВУ 297-80 | 1400×700 | 1022 | 1540 | 840 | 92 | 228 |
07 ПГВУ 297-80 | 1400×800 | 1122 | 1540 | 940 | 110 | 245 |
08 ПГВУ 297-80 | 1400×900 | 1222 | 1540 | 1040 | 122 | 277 |
09 ПГВУ 297-80 | 1400×1000 | 1322 | 1540 | 1140 | 140 | 284 |
10 ПГВУ 297-80 | 1400×1200 | 1522 | 1540 | 1340 | 172 | 317 |
11 ПГВУ 297-80 | 1500×800 | 1122 | 1615 | 940 | 112 | 260 |
12 ПГВУ 297-80 | 1500×900 | 1222 | 1615 | 1040 | 125 | 317 |
13 ПГВУ 297-80 | 1500×1000 | 1322 | 1615 | 1140 | 140 | 299 |
14 ПГВУ 297-80 | 1500×1200 | 1522 | 1615 | 1340 | 175 | 335 |
Клапаны ПГВУ 298-80 прямоугольные четырехосные
Обозначение клапана ПГВУ | Услов. проход | L | L1 | L2 | h | Крутящий момент на валу клапана, Нм | Масса, кг |
---|---|---|---|---|---|---|---|
02 ПГВУ 298-80 | 1600×1000 | 1322 | 1746 | 1140 | 180 | 155 | 311 |
03 ПГВУ 298-80 | 1600×1200 | 1522 | 1746 | 1340 | 180 | 185 | 345 |
04 ПГВУ 298-80 | 1600×1400 | 1722 | 1746 | 1540 | 180 | 220 | 408 |
05 ПГВУ 298-80 | 1600×1600 | 1932 | 1746 | 1750 | 180 | 250 | 445 |
06 ПГВУ 298-80 | 1800×900 | 1242 | 1983 | 1080 | 240 | 160 | 335 |
07 ПГВУ 298-80 | 1800×1000 | 1342 | 1983 | 1180 | 240 | 185 | 393 |
08 ПГВУ 298-80 | 1800×1200 | 1542 | 1983 | 1380 | 240 | 220 | 435 |
09 ПГВУ 298-80 | 1800×1400 | 1742 | 1983 | 1580 | 240 | 260 | 484 |
10 ПГВУ 298-80 | 1800×1800 | 2142 | 1983 | 1980 | 240 | 340 | 609 |
11 ПГВУ 298-80 | 2000×1000 | 1342 | 2140 | 1180 | 240 | 200 | 416 |
12 ПГВУ 298-80 | 2000×1200 | 1642 | 2140 | 1480 | 240 | 240 | 506 |
14 ПГВУ 298-80 | 2000×1600 | 1942 | 2140 | 1780 | 240 | 330 | 596 |
15 ПГВУ 298-80 | 2000×1800 | 2142 | 2140 | 1980 | 240 | 370 | 644 |
16 ПГВУ 298-80 | 2000×2000 | 2342 | 2140 | 2180 | 240 | 460 | 698 |
Клапаны ПГВУ 299-80 прямоугольные пятиосные
Обозначение | Условный проход, мм | А | В | L | L1 | L2 | Масса, кг |
---|---|---|---|---|---|---|---|
01 ПГВУ 299-80 | 2200×1200 | 2206 | 1200 | 1542 | 2386 | 1380 | 539 |
02 ПГВУ 299-80 | 2200х1400 | 2206 | 1400 | 1742 | 2386 | 1580 | 572 |
03 ПГВУ 299-80 | 2200×1600 | 2206 | 1600 | 1942 | 2386 | 1780 | 646 |
04 ПГВУ 299-80 | 2200×1800 | 2206 | 1800 | 2142 | 2386 | 1980 | 721 |
05 ПГВУ 299-80 | 2200×2000 | 2206 | 2000 | 2342 | 2386 | 2180 | 780 |
06 ПГВУ 299-80 | 2400×1200 | 2400 | 1200 | 1542 | 2580 | 1380 | 582 |
07 ПГВУ 299-80 | 2400×1400 | 2400 | 1400 | 1742 | 2580 | 1580 | 700 |
08 ПГВУ 299-80 | 2400×1600 | 2400 | 1600 | 1942 | 2580 | 1780 | 750 |
09 ПГВУ 299-80 | 2400×1800 | 2400 | 1800 | 2142 | 2580 | 1980 | 781 |
10 ПГВУ 299-80 | 2400×2000 | 2400 | 2000 | 2342 | 2580 | 2180 | 848 |
Клапаны ПГВУ прямоугольные больших размеров
Обозначение | Услов. проход Ду | L | L1 | L2 | h | Крутящий момент на валу клапана, Н.м | Масса, кг |
---|---|---|---|---|---|---|---|
ПГВУ 9519 | 4300×2500 | 2935 | 4530 | 2730 | 400 | 1000 | 2687 |
ПГВУ 9537 | 2700×2400 | 2800 | 2900 | 2600 | 300 | 600 | 1652 |
ПГВУ 9538 | 3300×2700 | 3100 | 3500 | 2900 | 300 | 600 | 2292 |
ПГВУ 9539 | 2500×1300 | 1700 | 2700 | 1500 | 300 | 600 | 943 |
ПГВУ 9540 | 5500×2500 | 2935 | 5730 | 2730 | 400 | 1300 | 3473 |
ПГВУ 9541 | 3500×1800 | 2200 | 3700 | 2000 | 300 | 700 | 1510 |
ПГВУ 9542 | 1600×2800 | 3200 | 1800 | 3000 | 300 | 400 | 1202 |
ПГВУ 9576 | 3000×2000 | 2400 | 3200 | 2200 | 300 | 600 | 1422 |
ПГВУ 9632 | 2800×4000 | 4400 | 3000 | 4200 | 300 | 1200 | 2434 |
